- 产品描述
-

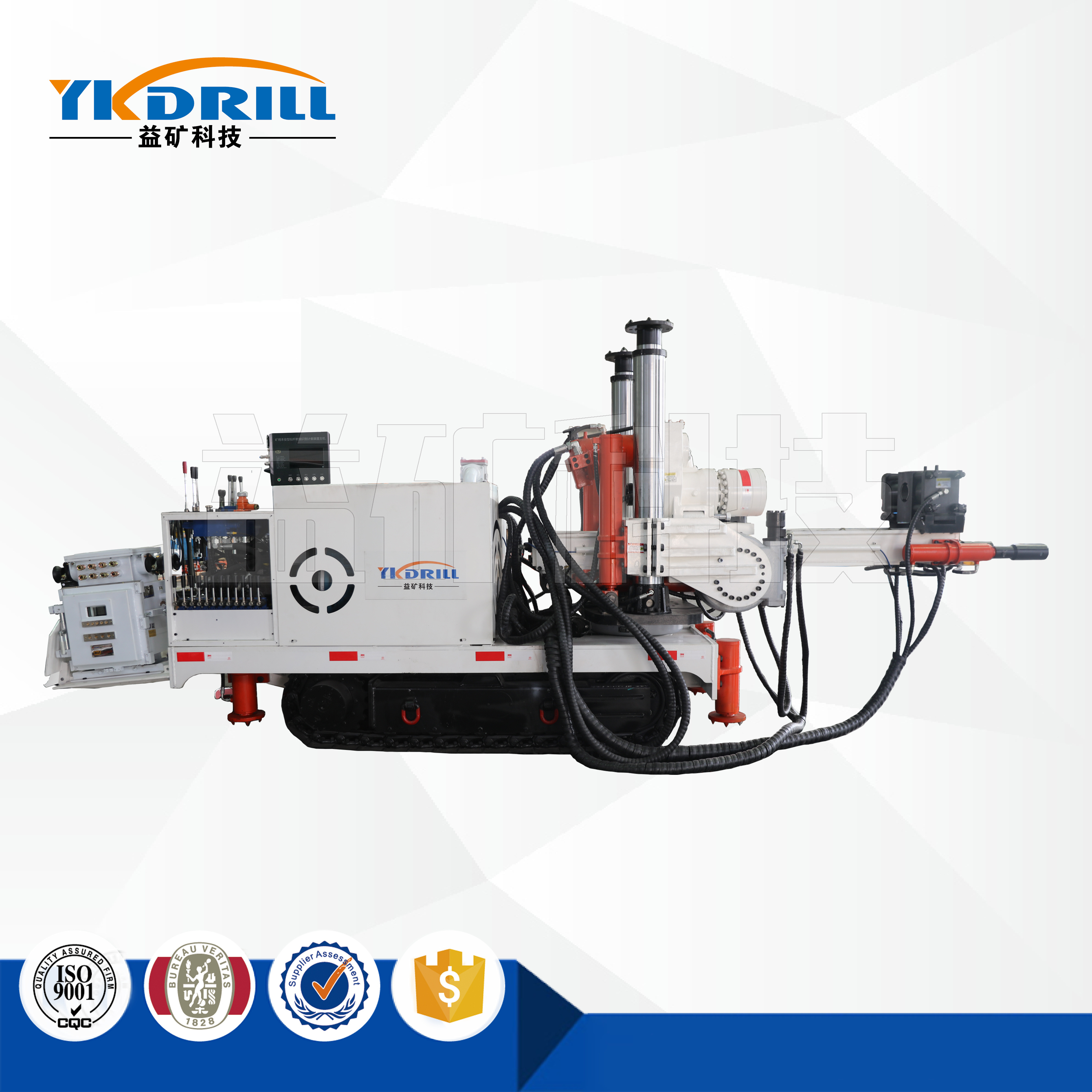

- 商品名称: CMS1-7500/75数字化多参数液压履带钻机
数字化多参数液压履带钻机我公司最新研发生产的数字化多参数液压履带钻机CMS1-7500/75，是以电机为动力源、双液压马达驱动履带行走、变量柱塞泵带动减速箱驱动钻具，适于在矿井下进行施工500m以内的深孔钻探作业、通过内置的造穴系统，配合芯杆造穴钻具，可实现终孔直径400mm的扩孔造穴作业。该钻机由工作机构、操纵台、车架总成、行走机构、液压系统和电器系统等组成。
我公司在该款钻机的基础上，通过加装矿用隔爆兼本安控制箱、矿用本安型钻杆射频识别计数装置主机、矿用煤层瓦斯压力无线测定仪、矿用本安型无线振动压力传感器等仪器原件，配合芯片钻杆数据动态采集、数据传输与处理等先进技术，可实现钻具智能识别、钻孔进尺实时记录、钻具全生命周期追踪及报废管理、煤岩层识别等功能。
通过将超高频RFID电子芯片嵌入封装在钻杆接头处构成具有独特身份信息的芯片钻杆，根据煤矿井下钻孔施工实际情况开发了钻孔数字管理的软硬件系统，并在实验室对芯片钻杆进行了静态和动态读取试验。
试验结果表明，研发的钻孔数字管理系统能够准确、便捷地采集钻杆数据、钻孔进尺等关键信息，可靠性高，有助于提高煤矿井下钻孔施工监管的数字化管理水平，在钻具管理与配置优化、安全生产等方面也具有重要的工程应用价值。
主要技术参数
项目
单位
CMS1-7500/75
整机性能
主机水平打钻高度（包含立柱加长部件）
mm
1350-2500
工作状态稳车工作宽度
mm
1100
运行状态尺寸（长×宽×高）
mm
5000×1100×1850（±50）
钻孔直径
mm
80-250
钻孔深度
m
600
冲洗水压力
MPa
0.6-1.2
适用钻具
mm
Φ89/φ73
机重
kg
6500
接地比压
MPa
0.082
离地间隙
mm
250
工作电压
V
660/1140
工作电流
A
80.6/46.5
噪声
声功率级
125
125
操作点声压级
95
95
装机功率
kW
75
回转机构
类型特征
-
变量马达
额定转矩
N·m
7500
额定转速
r/min
60
额定工作压力
MPa
25
额定工作流量
L/min
167
最大工作压力
MPa
25
给进装置
类型特征
-
导轨式液压缸
工作压力
MPa
25
工作流量
L/min
40
推进行程
mm
850
推进器长度
mm
2300
推进力
kN
210
起拔力
kN
210
推进速度
m/min
15
空载返回速度
m/min
15
俯仰角度
（°）
±180
回转角度
（°）
±180
水平提升高度
mm
1235
行走机构行走方式
-
履带式
驱动机构类型
-
液压马达驱动
工作压力
MPa
20
工作流量
L/min
45
行走速度
m/min
22
爬坡能力
（°）
±20
履带板宽度
mm
250
泵 站
额定工作压力
MPa
28/26
额定工作流量
L/min
170/41
电
动
机
额定功率
kW
75
额定电压
V
660/1140
额定电流
A
79.6/46
额定转速
r/min
1480
油
泵
类型
-
变量柱塞泵
额定压力
MPa
25
排量
ml/r
115/28
油箱
有效容积
L
250
