截齿工程刀具的定义、用途及常用规格参数表

发布时间:

2019-12-06

作者:

来源:

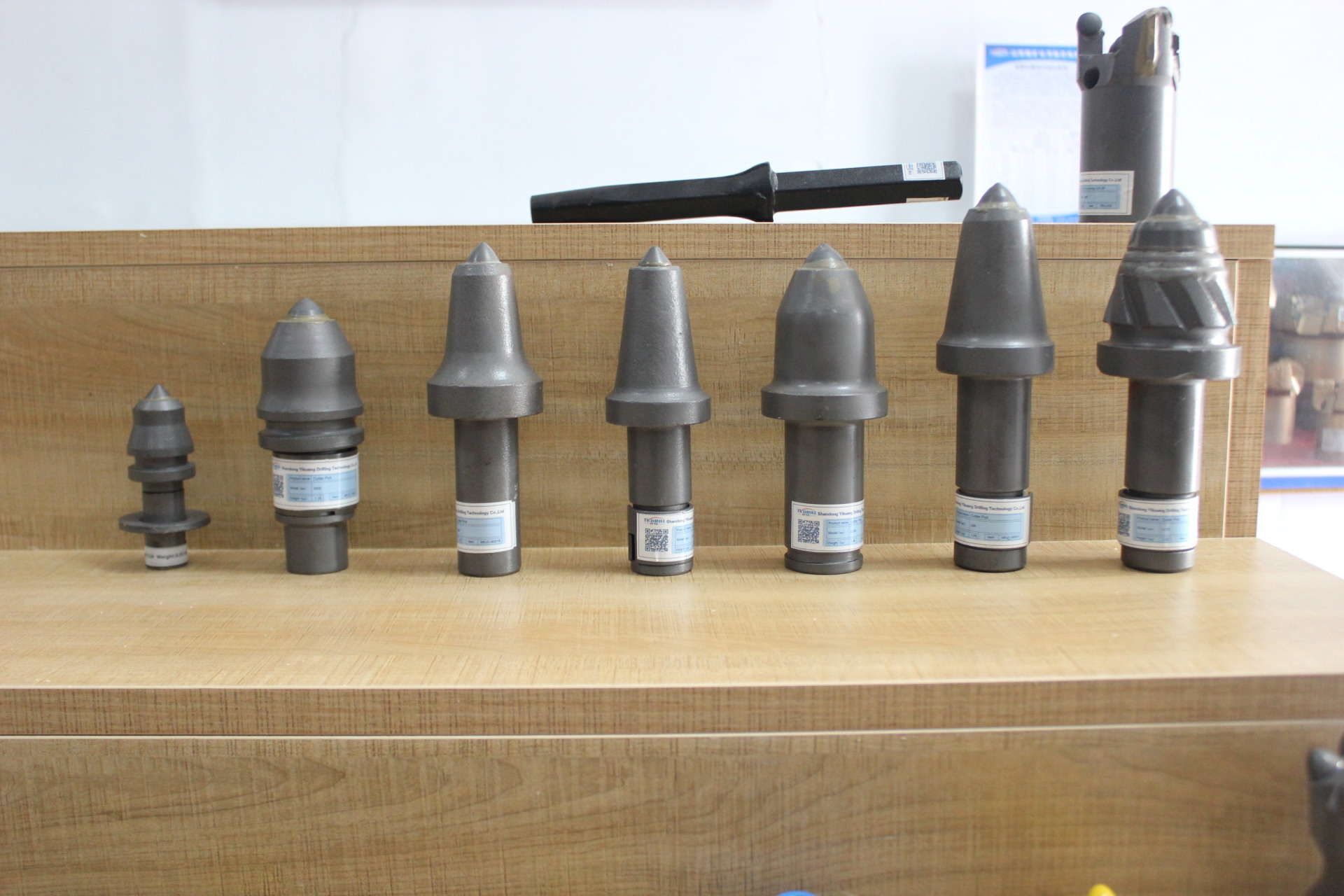

采煤机截齿是采煤机破碎岩石的重要部件，也是采煤机中的易损件之一，煤矿截齿性能的好坏对采煤生产能力的发挥、采煤机功率的消耗、平稳工作性和其它零件的使用寿命有很大影响。

碳化钨合金为硬质合金，用它作为截齿刀头具有硬度高、强度和韧性好、耐热、耐腐蚀等一系列优良性能。

截齿拓体常用材质有42CrMo钢、35CrMnSi，具有强度高、淬透性高、韧性好、淬火变形小、在高温时有高的蠕变等特点，42CrMo钢经热处理后，有较强的疲劳和抗多次冲击能力，低温冲击韧性良好。

采煤机截齿常见型号有：U47、U62、U76、U765、U82、U92、U94、U95、U119、U135、U170。

采煤机截齿用途：主要用于煤矿开采及巷道、隧道、地面开沟等工程的掘进。主要配用采煤机、掘进机、铣刨机等设备。

采煤机煤截齿可分为普通截齿，耐磨截齿，无火花截齿，硬岩截齿，硬岩截齿和砂岩截齿。根据煤层的硬度不同，开发出了应对不同煤层的强度硬岩煤截齿，基本分为：F1-F3层的普通耐磨层煤截齿；F4-F6级砂岩层的砂岩煤截齿；F7-F9级的强度硬岩煤截齿，根据不同的煤层使用不同的煤截齿的理论，大大降低了客户的生产成本，提高了工作效率，节省了开支。

截齿工程刀具规格表

类别	型号	整体高度mm	最大直径mm	合金尺寸mm	齿套直径mm
采煤机截齿	U47系列	Φ157	Φ64	Φ19	Φ30
		Φ157	Φ64	Φ14	Φ30
	U82系列	Φ152	Φ50	Φ22	Φ30
		Φ152	Φ50	Φ19	Φ30
	U84系列	Φ139	Φ55	Φ16	Φ30
		Φ142	Φ50	Φ16	Φ30
		Φ142	Φ50	Φ19	Φ30
	U85系列	Φ161	Φ50	Φ16	Φ30
		Φ195	Φ55	Φ16	Φ35
	U94系列	Φ183	Φ55	Φ22	Φ35
		Φ178	Φ54	Φ19	Φ35
		Φ182	Φ55	Φ19	Φ35
	U95系列	Φ182.5	Φ54	Φ23	Φ35
		Φ180.5	Φ54	Φ23	Φ35
		Φ182.5	Φ54	Φ23	Φ35
		Φ128.5	Φ54	Φ23	Φ35
	U170系列	Φ222	Φ62	Φ25	Φ35
		Φ222	Φ82	Φ25	Φ35
		Φ222	Φ62	Φ22	Φ35
		Φ222	Φ62	Φ23	Φ35
掘进机截齿	S100系列	Φ141	Φ53	Φ22	Φ33.7
		Φ143	Φ53	Φ13	Φ33.8
		Φ143	Φ44.5	Φ12	Φ33.5
	S120系列	Φ153	Φ70	Φ22	Φ38
		Φ139	Φ55	Φ22	Φ30
		Φ139	Φ50	Φ17	Φ30
	S135系列	Φ155	Φ64	Φ25	Φ38
		Φ157	Φ62	Φ25	Φ38
		Φ155	Φ65	Φ23	Φ38
		Φ166.5	Φ65	Φ25	Φ35
	S150系列	Φ166.5	Φ65	Φ23	Φ38
		Φ153	Φ70	Φ25	Φ38
		Φ153	Φ70	Φ22	Φ38
	S160系列	Φ149	Φ61	Φ27	Φ30
		Φ150	Φ65	Φ22	Φ30
		Φ149	Φ61	Φ17	Φ30
		Φ149	Φ61	Φ22	Φ30
	S260系列	Φ156	Φ80	Φ34	Φ37.5
		Φ164.5	Φ65	Φ27	Φ38
		Φ165	Φ65	Φ25	Φ38

关键词:

采煤机,截齿
